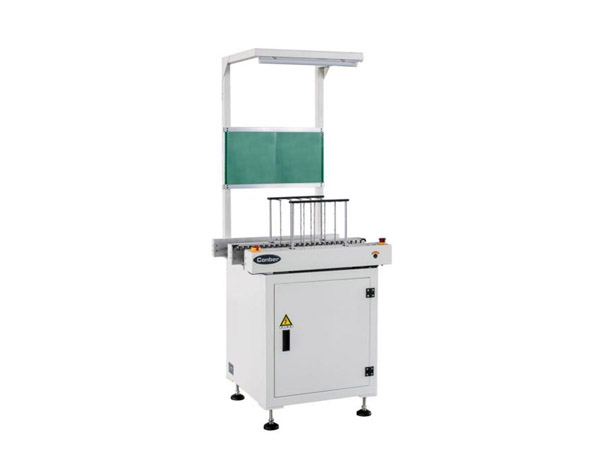

產品名稱： NG/OK輸送機（ON/OK軌道） CBC-100B
發布日期： 2018-11-03
點擊數： 1576
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
性能特點：
1)主要用于SMT生產線檢測設備（SPI/AOI/XZ)的后面，根據檢測設備給出的NG、OK信號，NG的PCB頂升出來，OK的PCB輸送到下一個工序。
2)控制方式采用PLC控制，操作界面采用按鈕式，可任意切換成直線模式或NG/OK模式。
3)輸送方式采用馬達帶動皮帶（或鏈條）傳動式，輸送平穩，不易發生沖板、掉板現象。
4)頂升方式采用氣缸頂升方式，停板位置配有阻擋氣缸。
5)配有標準的SMEMA信號端口，可與其它任何設備在線連接。
技術參數：
1)PLC控制系統：松下
2)輸送馬達：雷賽步進馬達 驅動：雷賽
3)傳感器:松下、歐姆龍
4)氣缸：亞德客
5)繼電器：歐姆龍
6)按鈕開關：臺灣山河
7)PCB輸送方向：左-右或右-左
8)PCB最大尺寸： M-TYPE 330*250mm
LL-TYPE 510*380mm
XL-TYPE 530*460mm
9)PCB送板速度：1-15秒/片
10)PCB厚度：0.5---4.0T
11)工作高度： 900±20mm
12)電源供給：AC110V/220V 50-60Hz 0.45A 100W
13)氣源供給：4—6 kgf/cm2
14)重量：M-TYPE 75KG
LL-TYPE 80KG
XL-TYPE 85KG
15)外形尺寸：M –TYPE 1000mmL*460mmW*960mmH
LL-TYPE 1000mmL*590mmW*960mmH
XL-TYPE 1000mmL*640mmW*960mmH
1)主要用于SMT生產線檢測設備（SPI/AOI/XZ)的后面，根據檢測設備給出的NG、OK信號，NG的PCB頂升出來，OK的PCB輸送到下一個工序。
2)控制方式采用PLC控制，操作界面采用按鈕式，可任意切換成直線模式或NG/OK模式。
3)輸送方式采用馬達帶動皮帶（或鏈條）傳動式，輸送平穩，不易發生沖板、掉板現象。
4)頂升方式采用氣缸頂升方式，停板位置配有阻擋氣缸。
5)配有標準的SMEMA信號端口，可與其它任何設備在線連接。
技術參數：
1)PLC控制系統：松下
2)輸送馬達：雷賽步進馬達 驅動：雷賽
3)傳感器:松下、歐姆龍
4)氣缸：亞德客
5)繼電器：歐姆龍
6)按鈕開關：臺灣山河
7)PCB輸送方向：左-右或右-左
8)PCB最大尺寸： M-TYPE 330*250mm
LL-TYPE 510*380mm
XL-TYPE 530*460mm
9)PCB送板速度：1-15秒/片
10)PCB厚度：0.5---4.0T
11)工作高度： 900±20mm
12)電源供給：AC110V/220V 50-60Hz 0.45A 100W
13)氣源供給：4—6 kgf/cm2
14)重量：M-TYPE 75KG
LL-TYPE 80KG
XL-TYPE 85KG
15)外形尺寸：M –TYPE 1000mmL*460mmW*960mmH
LL-TYPE 1000mmL*590mmW*960mmH
XL-TYPE 1000mmL*640mmW*960mmH
