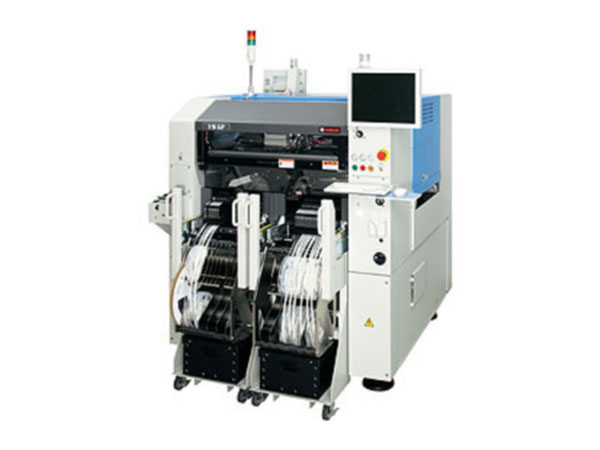

產品名稱： YS12小型超高速模塊貼片機
發布日期： 2018-11-02
點擊數： 2095
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
特點
小型平臺的寬度為1,254mm，可在工廠內自由編排生產線
新型10連貼裝頭和新式識別系統，實現了36,000CPH(相當于0.1秒/CHIP:最佳條件)的貼裝能力！
最大供料器數120個！
對應L尺寸基板(L510×W460mm)
對應主體內置式割帶器選配件
基本參數
機型 YS12(型號:KHY-000)
對象基板 L50×W50mm ～L510×W460mm
貼裝效率
(最佳條件) 36,000CPH（0.1秒/CHIP相當）
貼裝精度
(本公司標準元件) 絕對精度(μ+3σ):±0.05mm/CHIP
重復精度(3σ):±0.03mm/CHIP
對象元件 0402(mm系名稱)～□32*mm元件 (注1)*2010年1月開始對應
元件種類 120種(最大、換算成8mm卷帶)
電源規格 三相AC 200/208/220/240/380/400/416 V ±10%50/60 Hz
供氣源 0.45MPa以上、清潔干燥狀態
外形尺寸
(注2) L1,254×W1,440×H1,450mm(蓋板上方)
L1,464(延長傳送帶端)×W1,542(整批更換臺車導軌端)×H1,450mm(蓋板上方)
主體重量 約1,340kg
(注1)球電極元件除外。
(注2)不包括突起部分的尺寸。
小型平臺的寬度為1,254mm，可在工廠內自由編排生產線
新型10連貼裝頭和新式識別系統，實現了36,000CPH(相當于0.1秒/CHIP:最佳條件)的貼裝能力！
最大供料器數120個！
對應L尺寸基板(L510×W460mm)
對應主體內置式割帶器選配件
基本參數
機型 YS12(型號:KHY-000)
對象基板 L50×W50mm ～L510×W460mm
貼裝效率
(最佳條件) 36,000CPH（0.1秒/CHIP相當）
貼裝精度
(本公司標準元件) 絕對精度(μ+3σ):±0.05mm/CHIP
重復精度(3σ):±0.03mm/CHIP
對象元件 0402(mm系名稱)～□32*mm元件 (注1)*2010年1月開始對應
元件種類 120種(最大、換算成8mm卷帶)
電源規格 三相AC 200/208/220/240/380/400/416 V ±10%50/60 Hz
供氣源 0.45MPa以上、清潔干燥狀態
外形尺寸
(注2) L1,254×W1,440×H1,450mm(蓋板上方)
L1,464(延長傳送帶端)×W1,542(整批更換臺車導軌端)×H1,450mm(蓋板上方)
主體重量 約1,340kg
(注1)球電極元件除外。
(注2)不包括突起部分的尺寸。
