產品詳細
產品詳情
性能特點：

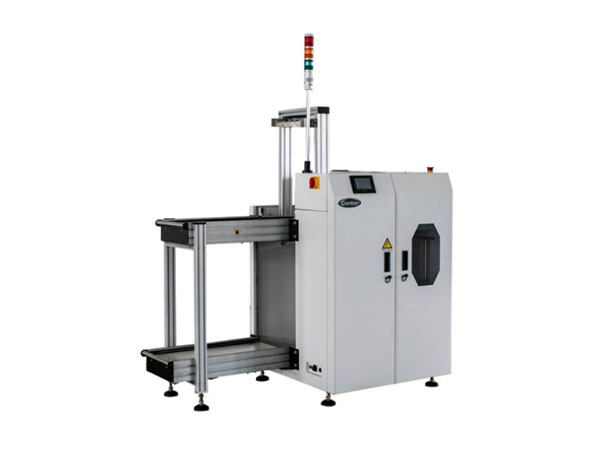

1)主要用于SMT生產線源頭，把PCB板通過料框儲存?zhèn)魉陀诤蠖嗽O(shè)備，具有自動送板功能。
2)控制系統采用PLC控制，操作界面采用觸摸屏，性能穩定，操作便捷。
3)機架結構采用鈑金焊接，鋁型材搭建，表面噴漆處理。
4)升降結構采用馬達升降設定，有效設定步距可選為;10mm、20mm、30mm、40mm，可選 加變頻器。
5)送板方式采用氣缸式，可加裝自動泄氣裝置，保證PCB不會被推壞，降低制程損耗。
6)進框方式采用下進上出，有效的縮短了換框時間。
7)配有標準的SMEMA信號端口，可與其它任何設備在線連接。
8)可根據需要加裝防靜電罩和L型送板機。
技術參數：
1)PLC控制系統：松下
2)觸摸屏：信捷
3)升降馬達：中大
4)輸送馬達：LINX
5)氣缸：亞德客
6)傳感器（SENSOR）：松下、歐姆龍、SICK
7)繼電器: 歐姆龍
8)電源開關：歐姆龍
9)PCB 輸送方向：左-右或右-左
10)PCB 輸送高度：900±20mm
11)PCB 輸送厚度：0.5-4.0T
12)PCB 輸送最大尺寸：M-TYPE 330*250mm
L-TYPE 460*330mm
LL-TYPE 510*380mm
XL-TYPE 510*460mm
13)換料框（magazine）時間：15-25t
14)送板時間：6-15秒/片
15)可放置料框：上二下二或上一下一
16)電源供給： AC110V/220V 50-60Hz 0.5A 110W
17)氣源供給： 4—6 Kgf/cm2
18)重量：M-TYPE 185KG
L-TYPE 205KG
LL-TYPE 235KG
XL-TYPE 265KG
19)外形尺寸：M-TYPE 1390mmL*830mmW*1200-1930mmH
L-TYPE 1710mmL*920mmW*1200-1930mmH
LL-TYPE 1860mmL*990mmW*1200-1930mmH
XL-TYPE 1860mmL*1050mmW*1200-1930mmH
1)主要用于SMT生產線源頭，把PCB板通過料框儲存?zhèn)魉陀诤蠖嗽O(shè)備，具有自動送板功能。
2)控制系統采用PLC控制，操作界面采用觸摸屏，性能穩定，操作便捷。
3)機架結構采用鈑金焊接，鋁型材搭建，表面噴漆處理。
4)升降結構采用馬達升降設定，有效設定步距可選為;10mm、20mm、30mm、40mm，可選 加變頻器。
5)送板方式采用氣缸式，可加裝自動泄氣裝置，保證PCB不會被推壞，降低制程損耗。
6)進框方式采用下進上出，有效的縮短了換框時間。
7)配有標準的SMEMA信號端口，可與其它任何設備在線連接。
8)可根據需要加裝防靜電罩和L型送板機。
技術參數：
1)PLC控制系統：松下
2)觸摸屏：信捷
3)升降馬達：中大
4)輸送馬達：LINX
5)氣缸：亞德客
6)傳感器（SENSOR）：松下、歐姆龍、SICK
7)繼電器: 歐姆龍
8)電源開關：歐姆龍
9)PCB 輸送方向：左-右或右-左
10)PCB 輸送高度：900±20mm
11)PCB 輸送厚度：0.5-4.0T
12)PCB 輸送最大尺寸：M-TYPE 330*250mm
L-TYPE 460*330mm
LL-TYPE 510*380mm
XL-TYPE 510*460mm
13)換料框（magazine）時間：15-25t
14)送板時間：6-15秒/片
15)可放置料框：上二下二或上一下一
16)電源供給： AC110V/220V 50-60Hz 0.5A 110W
17)氣源供給： 4—6 Kgf/cm2
18)重量：M-TYPE 185KG
L-TYPE 205KG
LL-TYPE 235KG
XL-TYPE 265KG
19)外形尺寸：M-TYPE 1390mmL*830mmW*1200-1930mmH
L-TYPE 1710mmL*920mmW*1200-1930mmH
LL-TYPE 1860mmL*990mmW*1200-1930mmH
XL-TYPE 1860mmL*1050mmW*1200-1930mmH
