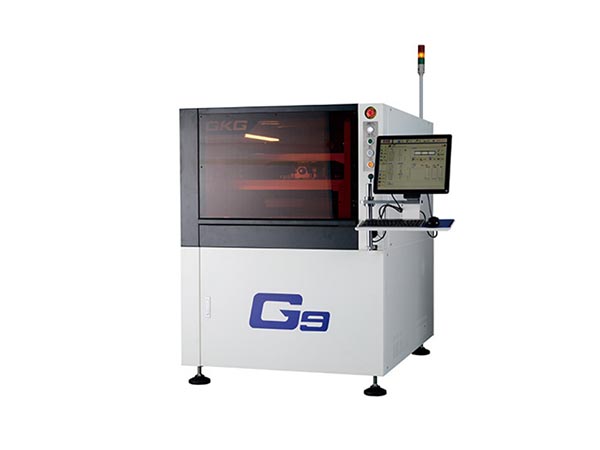

產品名稱： G9全自動錫膏印刷機
發布日期： 2018-11-01
點擊數： 2059
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
技術參數：
(1) 印刷精度：±0.025mm
(2) 重復精度：±0.01mm
(3) 印刷周期：<7.5s
(4) 網框尺寸從370×370mm—737×737mm
(5) 可印刷PCB尺寸從50×50mm—460×340mm
產品特點：
1、獨特的G-XY清洗結構，在自動清洗時實現X和Y同時動作，模擬人工清洗，更接近人工清洗的效果。
2、一段式運輸導軌，采用步進馬達驅動，滿足快速印刷的要求，調寬采用步進馬達調整。
3、全新第三代鋼網X橫梁結構，更方便操作人員加錫膏和準確的放置鋼網；新型倒扣式X橫梁，解決了錫膏及灰塵的沉積，延長機器使用壽命。
4、可伸縮上壓裝置，針對易變形的PCB板印刷時可使上壓片伸出，不需要用上壓片時又可以縮回。根據產品靈活使用。
5、全機使用國外進口自潤滑導軌，5年內導軌無需加潤滑油，5年內導軌免維護。
6、X Y1 Y2采用美國HAYDON直線馬達，日本精密傳動絲桿，自潤滑導軌，保證精度。
7、網框Y向自動定位，能快速的實現鋼網自動對位。
8、弧形刮刀橫梁采用高強度的鋼材，在印刷過程中保證印刷頭的穩定性。
9、浮動式的刮刀系統，獨特的彈性防呆裝置，在刮刀下降過程中能很好的保護鋼網和刮刀。
|
G9技術參數 |
|||
|
標準配置 |
|
Model |
G9 |
|
鋼網 |
鋼網最小尺寸 Min.Size(mm) |
370*370 |
|
|
鋼網最大尺寸 Max.Size(mm) |
737*737 |
||
|
鋼網固定 Mask Clamping |
氣缸 Air Cylinder |
||
|
PCB |
最小尺寸 Min.Size(LxW mm) |
50*50 |
|
|
最大尺寸 Max.Size(LxW mm) |
450*340 |
||
|
厚度 Thickness(mm) |
0.4~6 |
||
|
最大重量 Max.Weight |
3kg |
||
|
底部元器件高度 PCB Under Clearrance |
15mm |
||
|
PCB 固定方式 Clamping Type |
獨特的頂部壓平(自動伸縮式上壓邊)/柔性邊夾 / 平臺真空 |
||
|
PCB 支撐 PCB Support |
磁性頂針/等高塊/ |
||
|
運輸導軌 |
傳輸方式 Conveyor Stage |
一段式運輸導軌 |
|
|
傳送方向 Transport Direction |
左-右 / 右-左 / |
||
|
導軌寬度調整Conveyor width adjustment |
自動 Auto |
||
|
刮刀 |
刮刀類型 Squeegee Type |
膠刮刀/鋼刮刀(角度45°/ 55°/ 60°)，用戶自定義 |
|
|
自動壓力控制 Auto.Pressure Control |
0.5~10Kg |
||
|
長度 Length |
L=280,用戶自定義 |
||
|
速度 Speed |
10~200mm/sec |
||
|
移動方向 Moving Direction |
Y軸方向移動 |
||
|
精度 Accuracy |
重復精度 Repeated Accuracy |
±0.01mm |
|
|
印刷精度 Printing Accuracy |
±0.018mm |
||
|
印刷時間 |
印刷周期(不包括印刷和清洗時間) Cycle Time(Excluding Printing and Cleaning time) |
<7.5 sec |
|
|
Mark 基準點 |
類型 Type |
標準形狀基準點，自定義圖像 |
|
|
尺寸 Size |
0.5~4mm |
||
|
基準點數量 Mark Number |
2個或4個mark 基準點定位系統 |
||
|
基準點搜尋 Mark Searching |
自動 |
||
|
脫模 |
脫模 Separation Type |
正常/真空 |
|
|
速度 Speed |
0~20mm/s |
||
|
距離 Distance |
0~20mm |
||
|
清洗系統 |
清洗類型 Cleaning Type |
加強型真空吸附；干、濕、真空三種模式；來回清洗 |
|
|
清洗頭 Cleaning Head |
耐磨損材料 |
||
|
移動方向 Moving Direction |
Y軸方向移動 |
||
|
換線時間 |
舊程式 Product changeover |
<3 mins |
|
|
新產品設置時間 New Product Set up |
<5 mins |
||
|
其他 |
操作系統 Operation System |
Windows XP /Win7 |
|
|
供氣 Air Supply |
4~6 Kgf/cm2 |
||
|
供電 Power Supply |
AC:220±10%,50/60HZ，2.5KW |
||
|
重量 Weight |
1000Kg |
||
|
單臺尺寸 Single Size(LxWxH mm) |
1156*1400*1530 |
||
|
拼接尺寸 Splicing Size(mm) |
/ |
||
|
2D檢測 |
FOV Camera |
10*8 |
|
|
檢測 Inspection |
少錫或者漏印和連錫 |
||
|
檢測尺寸 Inspection Size |
0.3mm以上 |
||
|
檢測畫面數量 Max.Teaching Windows |
最多可顯示500個畫面 |
||
